六维调整架 FT2400B

采用双微分头设计,操作方便,精度高。六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。最适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。

产品型号:FT2400B-L、FT2400B-R

在线订购
产品详情

一、滑台定义

采用双微分头设计,操作方便,精度高。六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。最适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。

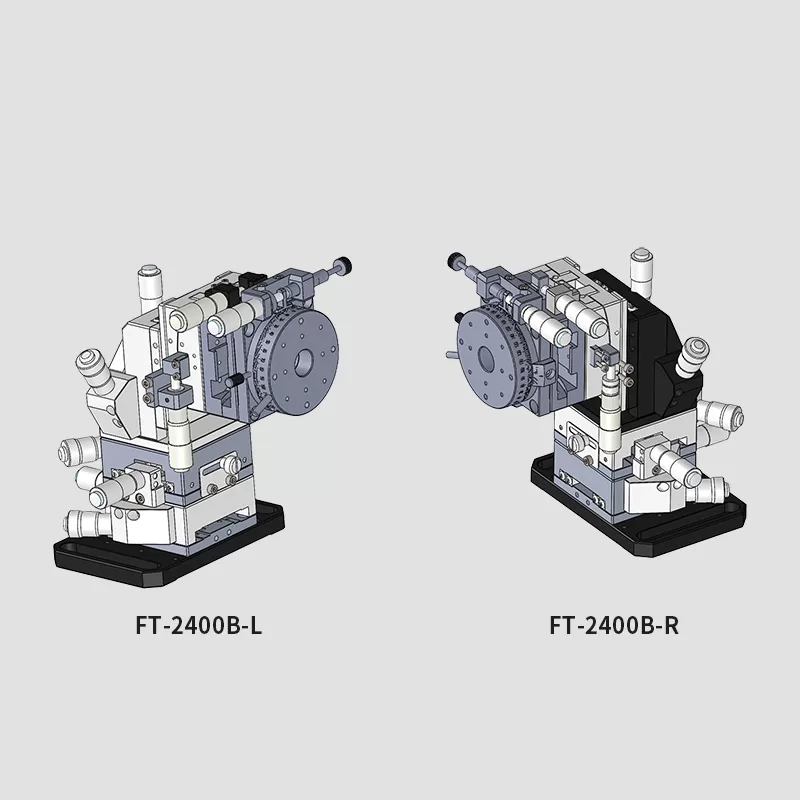

六维调整架 FT2400B (图1)

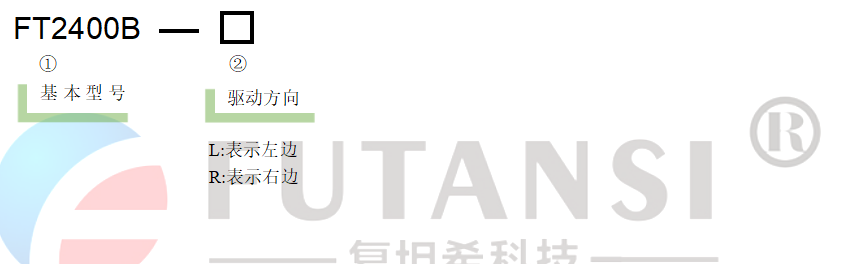

二、型号表示方法

六维调整架 FT2400B (图2)


三、 参数



FT2400B-L

FT2400B-R

X、Y、Z轴型号

XH35-60L/XH35-60R

弧摆型号

FG60-75L/FG60-75R

弧摆型号

FG60-50L/FG60-50R

旋转型号

FR11-60L/FR11-60R

工作台面(mm)

Φ60

分辨率

XYZ轴 粗调:10μm/刻度   微调:0.5μm/刻度

θZ轴:24"/刻度

θY轴:33"/刻度

θX轴:0.01°/刻度

     (mm)

XYZ轴:粗调±6.5mm    XYZ轴:微调±0.3mm

θZ轴:±7°

θY轴:±7°

θX轴:粗调:360°   微调:±5°



3kgf (29.4N)

材质-表面处理

铝-黑色阳极氧化处理

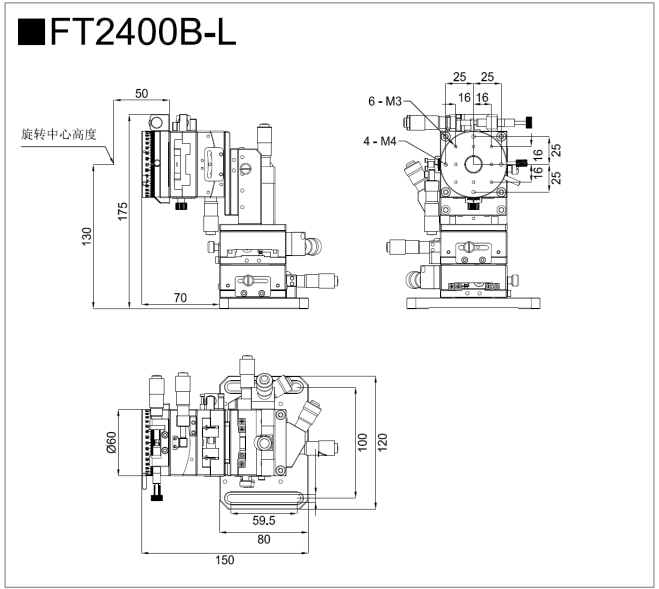

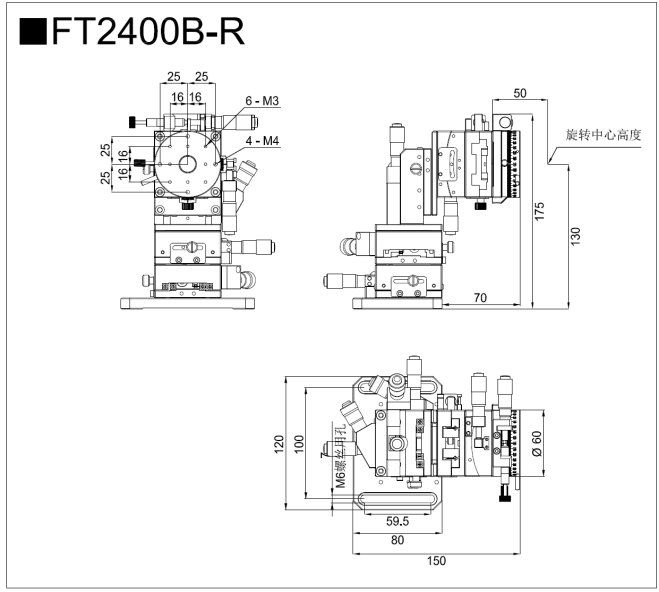

四、外形尺寸图

六维调整架 FT2400B (图3)


六维调整架 FT2400B (图4)
