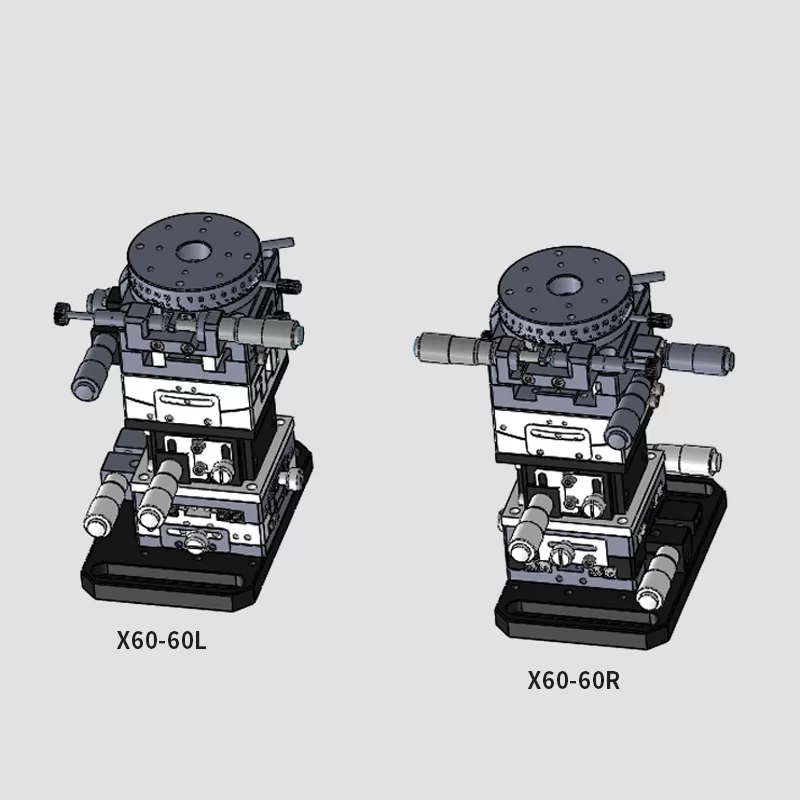

六维调整架 X60-60L/R

产品型号:X60-60L、X60-60R

在线订购
产品详情

一、参数

型号

X60-60L

X60-60R

工作台面尺寸

Φ60 mm

参照型号

XY轴:X24-60L/X24-60R

Z轴:FZ14-60L/FZ14-60R

θX轴:FG60-75L/FG60-75R

θY轴:FG60-50L/FG60-50R

θZ轴:FR11-60L/FR11-60R

行程

XY轴:±6.5mm

Z轴:0-6mm

θY或θX轴:±7°

θZ轴:粗调360°,微调±5°

精度

XYZ轴:10um/刻度

ΘXθY轴:24″/刻度   33″/刻度

θZ轴: 55″/刻度

自重

2.3kg

材质-表面处理

铝-黑色氧化处理

推荐使用环境

10-50度,20-70%RH(无结露)


二、尺寸图

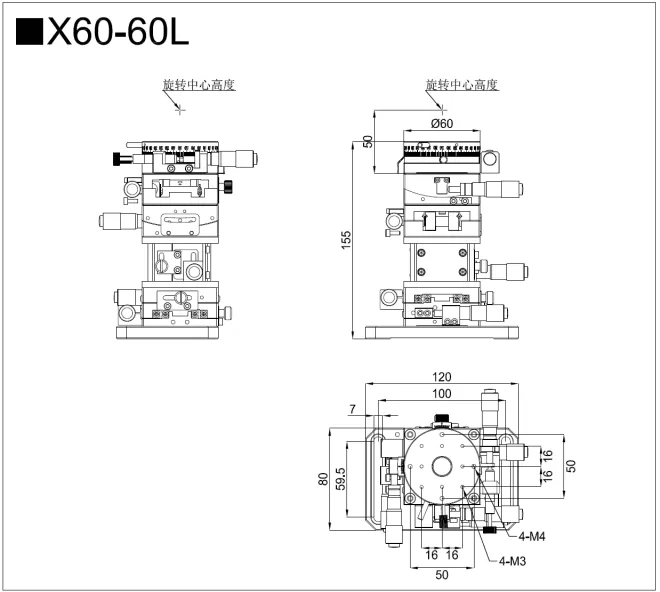

六维调整架 X60-60L/R (图1)

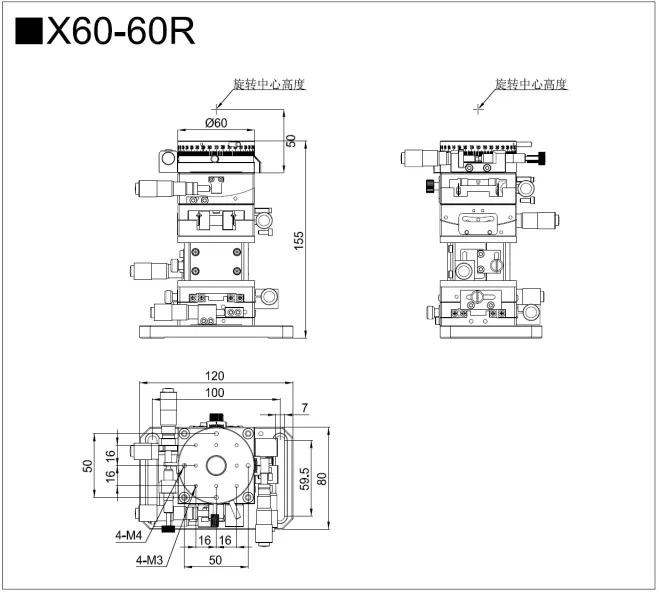

六维调整架 X60-60L/R (图2)
