悬垂型六维调整架 FT2200WB

六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。还备有内角度型,适用于光分路器耦合的夹具组件以及调整间距的CSM设备。

产品型号:FT2200WB

在线订购
产品详情

一、滑台定义

六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。还备有内角度型,适用于光分路器耦合的夹具组件以及调整间距的CSM设备。

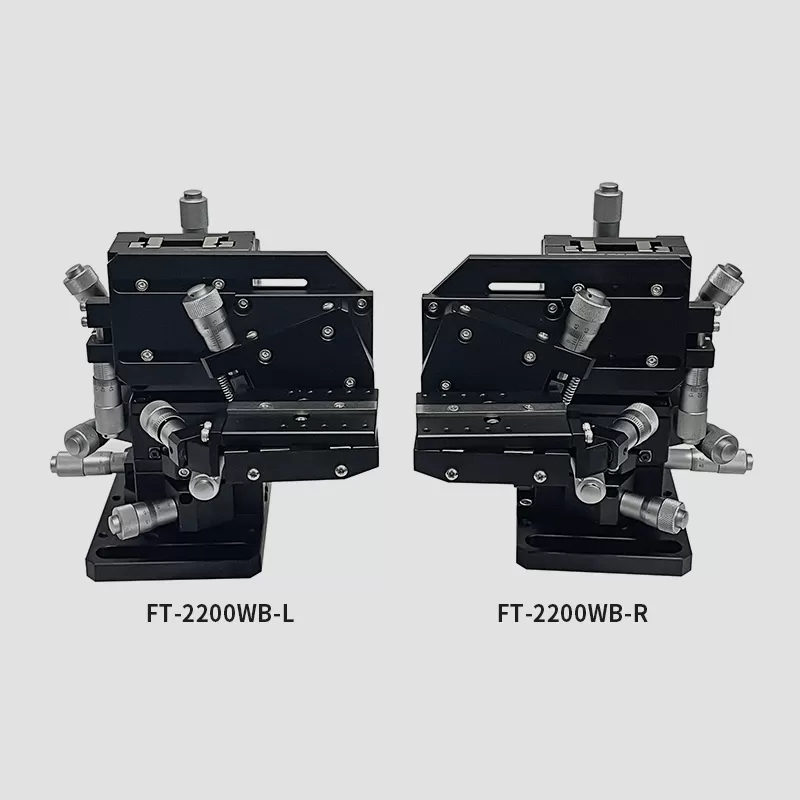

悬垂型六维调整架 FT2200WB (图1)

型号表示方法


二、产品参数

型号

FT2200WB-L

FT2200WB-R

XY轴型号

参照X10-60LX10-60R

参照X10-60LX10-60R

Z轴型号

参照X30-60R

参照X30-60L

θxθy轴型号

参照FT23-60R

参照FT23-60L

θz轴型号

参照FG60-50R

参照FG60-50L

工作台面尺寸

42x60 mm

承重

4kg/f

驱动方式

微分头

分辩率

粗调0.01mm    精调0.0005mm

行程

粗调XYZ轴:±6.5mm,精调XYZ轴:±0.3mmθxθy±3°±5°

自重

2.52kg

材质-表面处理

-黑色氧化处理

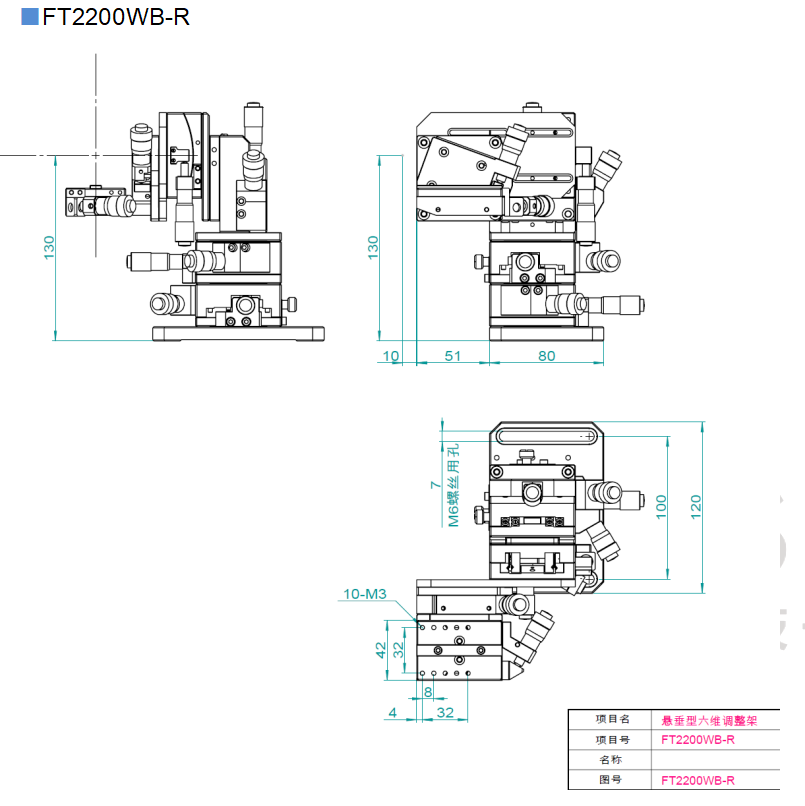

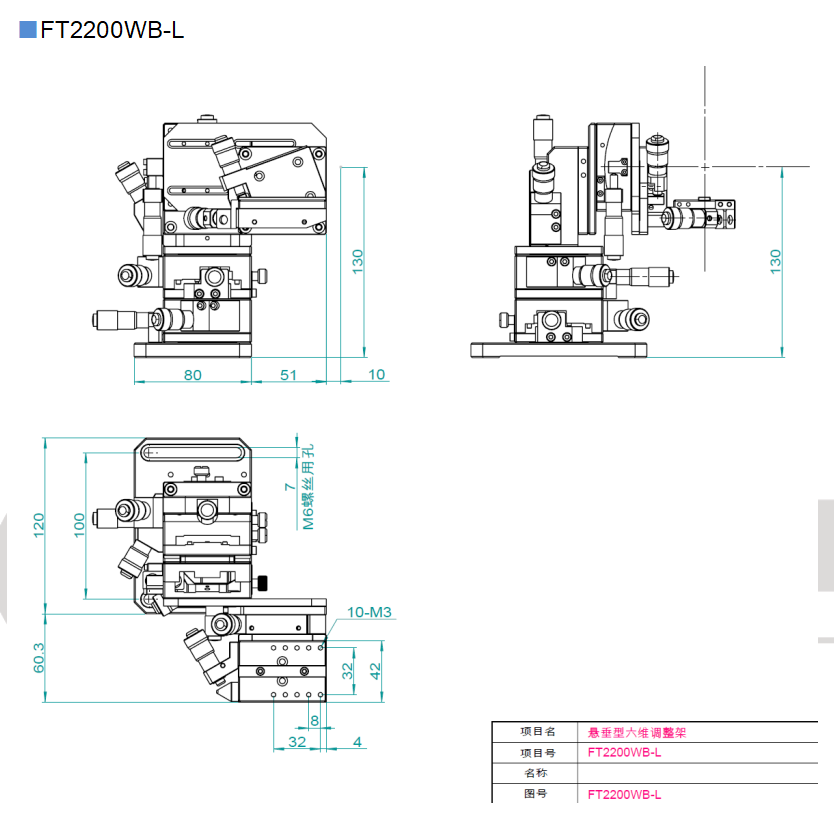

三、外形尺寸

悬垂型六维调整架 FT2200WB (图2)悬垂型六维调整架 FT2200WB (图3)
