一维调整架

一维直线调整架 X11-40

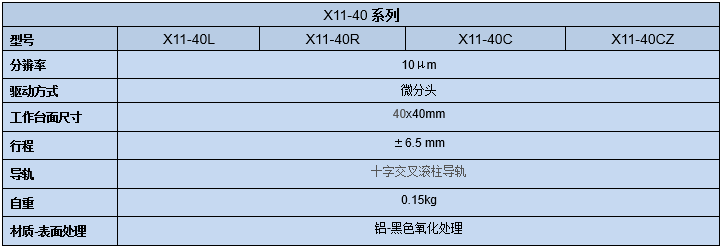

产品规格： X11系列

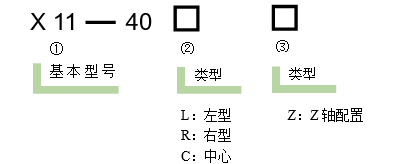

产品型号 : X11-40C、X11-40R、X11-40L、X11-40CZ

此调整架为复坦希公司标准规格，订购量1-100台之间，可在当日发货。订购量大于100台，请联系我们确认货期。

产品详情

一维直线调整架 X11-40(图1)

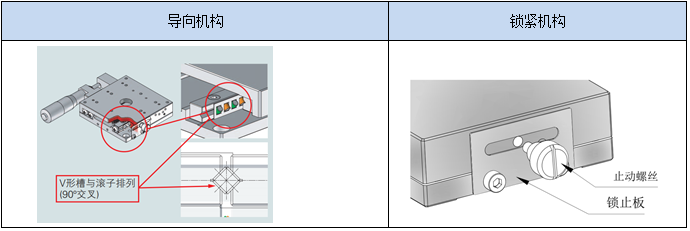

此滑台的导向机构为十字交叉滚柱导轨，通过微分头进给机构转运，锁紧机构为锁止板侧面固定。
一维直线调整架 X11-40(图2)
一维直线调整架 X11-40(图3)

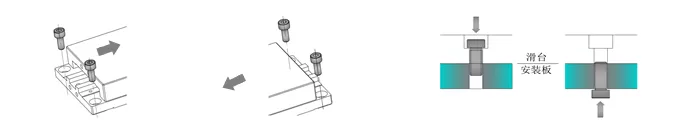

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：
一维直线调整架 X11-40(图4)
一维直线调整架 X11-40(图5)
一维直线调整架 X11-40(图6)
一维直线调整架 X11-40(图7)
一维直线调整架 X11-40(图8)
一维直线调整架 X11-40(图9)
一维直线调整架 X11-40(图10)

一维直线调整架 X11-40(图11)

一维直线调整架 X11-40(图12)

一维直线调整架 X11-40(图13)
