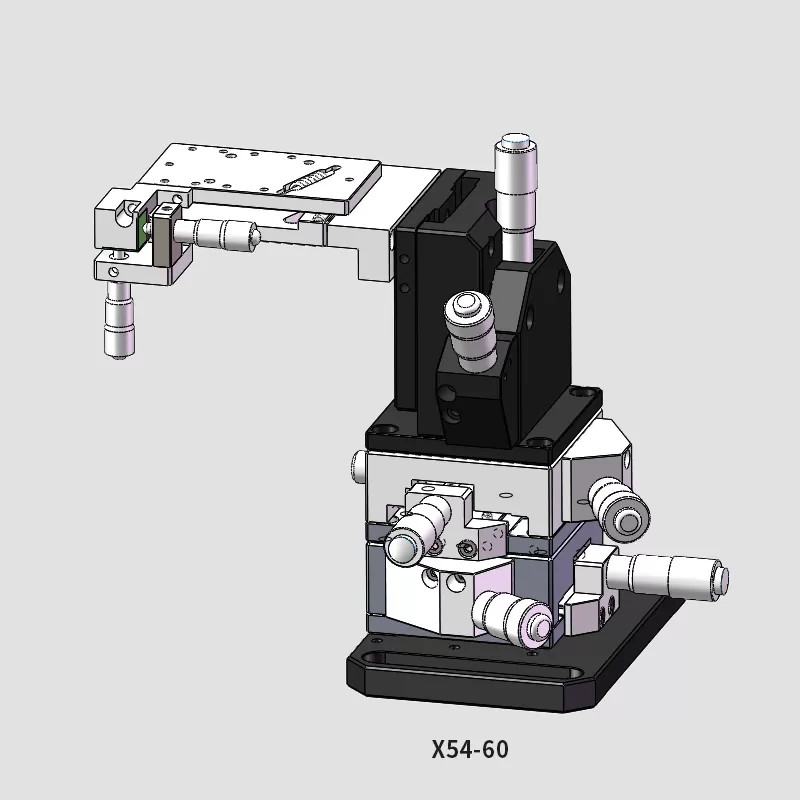

五维调整架 X54-60L/R

两轴旋转中心位于同一点上,精度高。

产品型号:X54-60L、X54-60R

在线订购
产品详情

一、参数

型号

X54-60L

X54-60R

工作台面尺寸

Φ40x68 mm

参照型号

XYZ轴:XH35-60L/XH35-60R

θYθZ轴:FT21-60L/FT21-60L

行程

XYZ轴:粗调±6.5mm   微调±0.3mm

θYθZ±3°

精度

XYZ:粗调:10um/刻度   微调:0.5um/刻度

θYθZ10um/刻度

自重

0.9 kg

材质-表面处理

-黑色氧化处理

推荐使用环境

10-50度,20-70%RH(无结露)


二、外形尺寸图

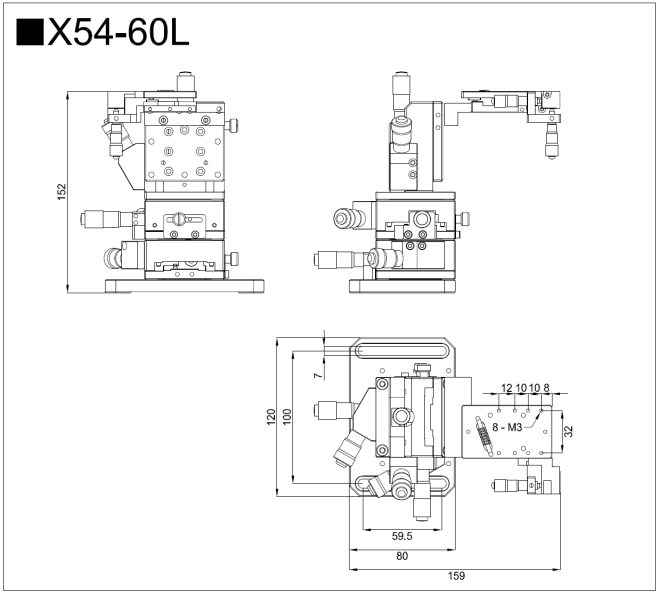

五维调整架 X54-60L/R (图1)

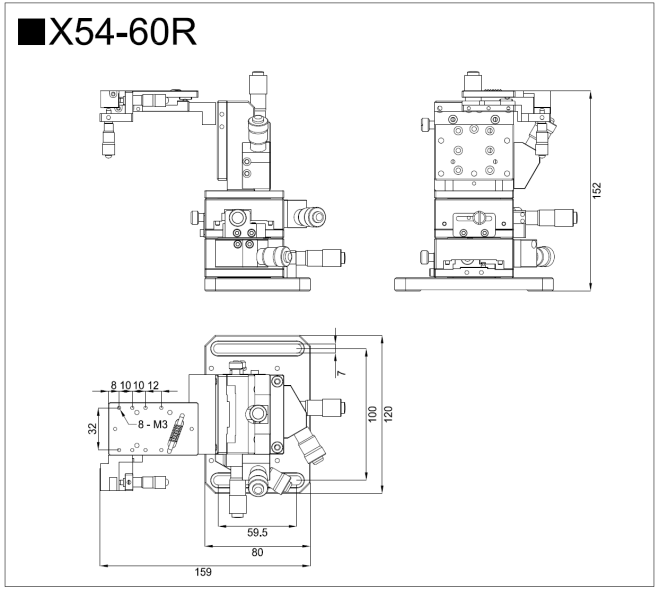

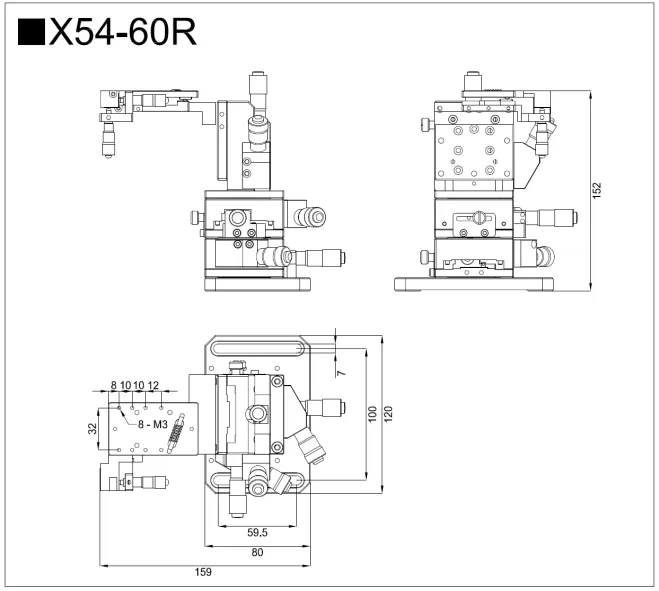

五维调整架 X54-60L/R (图2)
