四维调整架

首页 > 产品展示 > 四维调整架

四维调整架 X38-60L X38-60R

在线订购
产品详情

一、滑台定义

采用弧形导轨设计,操作方便,精度高

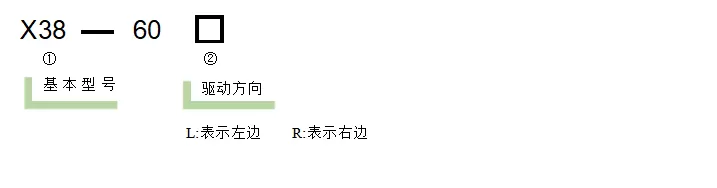

二、型号表示方法

四维调整架 X38-60L X38-60R(图1)

三、参数



X38-60L

X38-60R

X轴型号

FG60-50L、FG60-50R

Y轴型号

FG60-75L、FG60-75R

Z轴型号

FZ14-60

旋转台型号

FR11-60L、FR11-60L

工作台面(mm)

φ60

X轴分辨率

≒33″/刻度

Y轴分辨率

≒24″/刻度

旋转台分辨率

≒55″/刻度

Z轴分辨率

0.01mm /刻度

   (mm)

X、Y轴:±7°   Z轴:0~10mm   粗调360°/微调±5°

材质-表面处理

-黑色阳极氧化处理

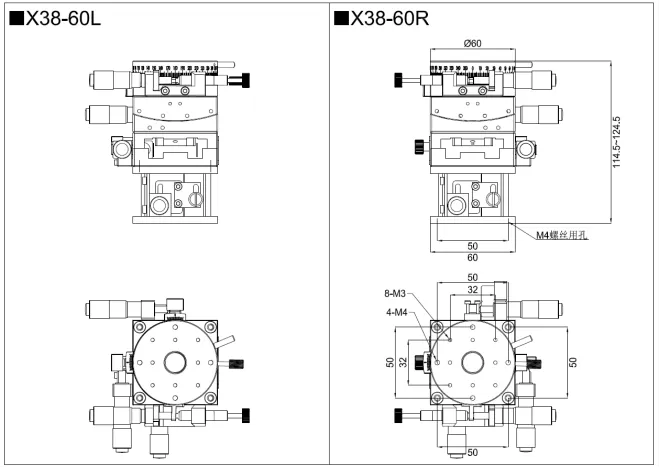

四、尺寸图

四维调整架 X38-60L X38-60R(图2)
