光纤阵列对准为什么需要四维调整架？

　　随着光通信行业向400G/800G/1.6T超高速、高密度方向快速演进，光纤阵列（FA）已成为硅光光模块、高速有源光器件、数据中心光互联、量子通信系统的核心基础元件。而光纤阵列与硅光波导、激光芯片、多芯光纤的对准耦合，是决定器件插入损耗、偏振相关损耗（PDL）、环境稳定性与量产良率的核心工序。行业内大量用户在初期选型时，常会陷入“用三维调整架能否完成光纤阵列对准”的误区，最终因角度匹配偏差导致耦合失败、良率低迷。复坦希（北京）电子科技有限公司深耕精密运动控制领域十余年，作为国家高新技术企业，深度服务国内数十家头部光通信企业与科研院所，结合上万次光纤阵列对准场景的落地经验，全面拆解光纤阵列对准必须选用四维调整架的核心原因，为行业用户厘清选型逻辑、避开应用误区。

　　光纤阵列对准与单芯光纤对准的核心需求差异，决定了三维调整架无法满足场景刚需，这是必须选用四维调整架的底层逻辑。单芯光纤的耦合对准，仅需通过XYZ三轴平移调节，完成单根纤芯的空间位置匹配，即可实现低损耗耦合；但光纤阵列是数根至数十根光纤按固定间距、固定平行角度精密排布的一体化元件，无论是线性阵列、圆形阵列还是二维面阵，要实现所有纤芯同时低损耗对准，不仅需要完成XYZ三轴的空间平移定位，更必须通过绕光轴的θz旋转调节，让两端器件的纤芯排布角度完全同轴匹配。哪怕仅有0.1°的旋转角度偏差，都会导致阵列两端的纤芯出现微米级的横向错位，插入损耗会呈指数级飙升，甚至出现边缘纤芯完全无法耦合的情况。而传统三维调整架仅能实现三轴平移调节，完全不具备绕光轴的旋转校准能力，从功能上就无法满足光纤阵列对准的核心需求。

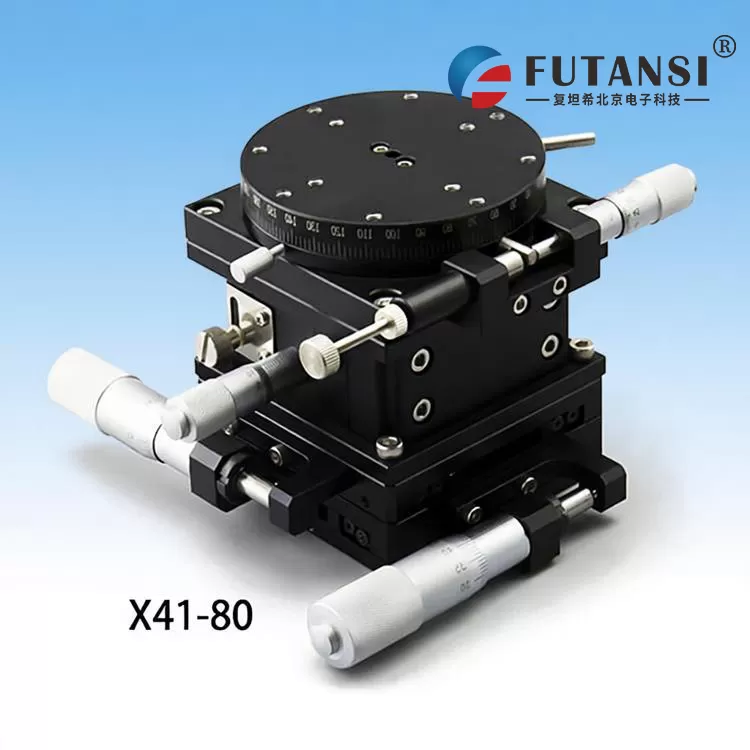

　　传统分体式替代方案的先天缺陷，进一步凸显了一体化四维调整架的不可替代性。很多用户在项目初期，会尝试采用“三维调整架+手动旋转台”的分体叠加方案，试图替代专用四维调整架，但在实际应用中会面临无法解决的核心痛点，最终反而增加了时间与成本投入。其一，分体方案的旋转中心与光路主光轴同轴度极差，旋转调节时会带动XY轴出现大幅位移，每一次角度校准后都需要重新调整平移位置，陷入“调角度、跑位置、反复校准”的死循环，单次对准耗时是专用四维调整架的3倍以上；其二，分体叠加结构刚性不足，轴间串扰严重，多模块拼接带来的累积误差，会直接让微米级的对准精度彻底失效；其三，分体方案体积庞大，会占用光学平台或量产产线大量宝贵空间，无法适配多工位耦合封装设备的紧凑布局；其四，分体锁紧机构互相干扰，极易出现“调得准、锁不住”的问题，锁紧动作带来的二次位移，会直接破坏已完成的精密对准。而复坦希一体化四维调整架，将XYZ三轴平移与θz绕光轴旋转功能集成于单一机身，从结构根源上彻底解决了分体方案的各类先天缺陷。

　　复坦希专用四维调整架针对光纤阵列对准场景的专属技术优化，完美匹配高密度阵列对准的严苛精度要求，这是其成为行业标配的核心原因。针对光纤阵列对准的核心痛点，复坦希四维调整架进行了全链路的技术升级：其一，采用自研同轴同心结构，将θz旋转轴与光路主光轴的同轴度严格控制在微米级，实现360°全角度旋转时光轴零偏心、零位移，旋转调节不会破坏已完成的平移对准，无需反复校准，大幅提升对准效率；其二，采用全轴独立解耦设计，XYZ三轴平移与θz旋转调节完全独立，调节任一维度都不会引发其他维度的联动串扰，从根源上消除了累积误差，保障高密度阵列的对准精度；其三，实现微米级平移+角秒级旋转的双重精度控制，平移分辨率可达0.2μm，角度分辨率可达角秒级，哪怕是48芯、96芯的超密集光纤阵列，也能实现所有纤芯的同时精准对准，有效降低插入损耗与偏振相关损耗；其四，搭载独立锁紧防位移机构，四个轴可分别独立锁紧，锁紧过程中零位移、零串扰，彻底解决了锁紧偏移的行业顽疾，牢牢锁定最佳耦合位置，保障量产良率的长期稳定。

　　保偏光纤阵列（PMFA）的偏振对准需求，进一步放大了四维调整架的不可替代性。在相干光通信、量子通信、光纤传感等高端场景中，保偏光纤阵列的应用越来越广泛，这类器件的对准不仅需要匹配纤芯的空间位置与排布角度，更必须精准对准保偏光纤的快慢轴，否则会导致偏振串扰超标、器件性能完全不达标。保偏光纤快慢轴的对准，对绕光轴的旋转精度要求达到了角秒级，传统三维调整架完全不具备对应的调节能力，分体方案的精度与同轴度也无法满足需求。而复坦希四维调整架的消隙蜗轮蜗杆旋转结构，可实现角秒级的精准旋转调节，配合同轴同心设计，可快速完成保偏光纤快慢轴的精准匹配，有效降低偏振相关损耗与偏振串扰，完美适配保偏光纤阵列的对准需求。

　　从实验室研发到量产线规模化生产，四维调整架都能为光纤阵列对准提供全场景适配能力，这是其成为行业通用方案的重要原因。在高校与科研院所的实验室研发场景中，复坦希手动四维调整架操作直观、调节便捷，无需复杂的系统对接，即可快速完成光纤阵列样品的耦合调试，大幅缩短研发周期，提升实验数据的重复性与可靠性；在光器件企业的中试与量产场景中，复坦希电动四维调整架支持PLC、EtherCAT、RS-485等标准工业通信协议，可无缝对接自动化耦合系统、视觉识别系统，实现自动寻优、闭环耦合、批量生产，单工位对准效率可提升60%以上，产品良率稳定在95%以上；同时，复坦希四维调整架采用一体化紧凑设计，体积仅为分体方案的55%，可灵活嵌入多工位耦合封装设备，大幅提升产线空间利用率，降低设备集成成本。

　　复坦希四维调整架在光纤阵列对准场景的规模化落地，已充分印证了其不可替代的核心价值。国内某头部硅光企业，在800G光模块的量产中，最初采用“三维调整架+旋转台”的分体方案进行光纤阵列与硅光波导的对准耦合，不仅单工位单次对准耗时超过18分钟，还因角度匹配精度不足、锁紧位移等问题，产品良率仅能维持在68%左右，严重制约了产能与盈利能力。引入复坦希专用四维调整架后，一体化同轴设计彻底解决了旋转偏心痛点，微米级精度实现了24芯光纤阵列的全芯精准对准，单工位对准耗时缩短至4分钟以内，产品良率稳定提升至96%以上，产能与盈利能力实现了翻倍增长。该企业产线负责人反馈：“光纤阵列对准，四维调整架真的是刚需，复坦希的设备完美适配我们的量产需求，从效率到良率都带来了质的提升。”

　　作为深耕精密运动控制领域十余年的国家高新技术企业，复坦希始终以光通信行业的真实场景需求为研发核心，打造的全系列四维调整架，已成为国内数十家头部光器件企业、上百家高校科研院所光纤阵列对准的标配装备。从原材料选型、超精密加工、全流程品控到定制化服务，复坦希建立了完整的产品体系：手动/电动双版本可选，覆盖2芯至96芯全规格光纤阵列的对准需求，支持真空适配、百级洁净室专用、重载型等非标定制，每一台设备出厂前都要在恒温恒湿实验室完成逐台精度校准与性能测试，确保交付产品的长期稳定可靠。

　　随着光通信行业向1.6T/3.2T超高速时代持续演进，光纤阵列的芯数密度会持续提升，对准精度要求也会愈发严苛，四维调整架作为光纤阵列对准的核心装备，其刚需属性会进一步凸显。复坦希将持续深耕精密调整技术，不断优化产品性能，推出更多适配光通信行业发展需求的专用装备，为我国光电子产业的高质量发展提供坚实的精密定位支撑。如果您在光纤阵列对准过程中，正面临对准效率低、耦合损耗高、良率不稳定等痛点，欢迎联系复坦希，我们将为您提供专属的四维调整架解决方案。
