波分复用器件封装精度如何控制?复坦希自动化方案给出关键答案

作者:复坦希(北京)电子科技 发布时间:2026-03-24 10:46:13

  在波分复用(WDM)器件的制造过程中,封装精度直接决定了器件的插入损耗、通道隔离度以及长期可靠性。随着光通信系统向更高速率、更密集波分复用方向发展,市场对器件通道间的对准误差容忍度已从微米级下探至亚微米甚至纳米级。面对如此严苛的精度要求,传统的机械限位或人工校准方式已难以胜任。复坦希(北京)电子科技有限公司依托自主研发的高精度运动控制与实时反馈技术,在WDM器件自动封装系统及DWDM/AWG自动对准耦合系统中构建了一套完整的多维度精度控制体系,从硬件基础、算法补偿到工艺闭环三个层面,为客户提供了稳定可靠的精度保障。

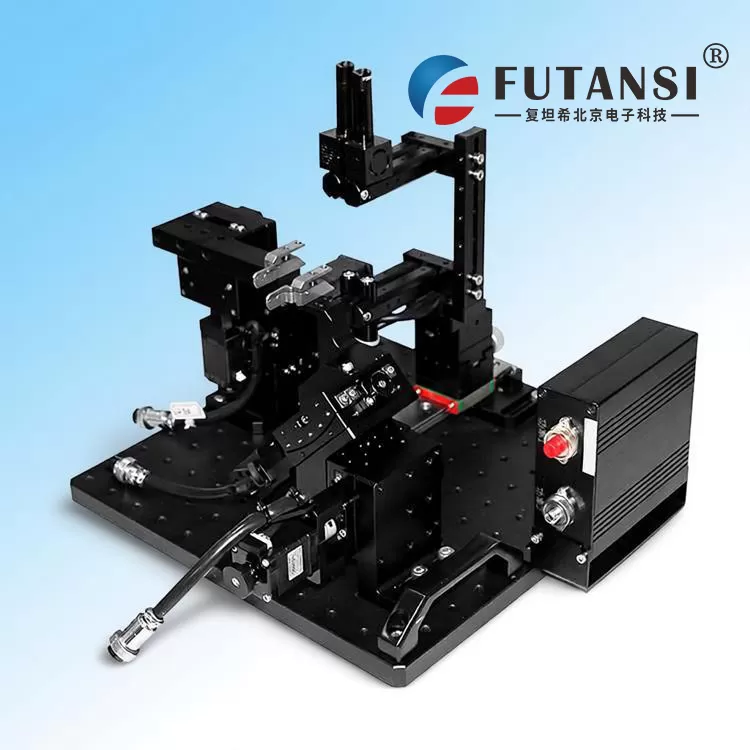

波分复用器件封装精度如何控制?复坦希自动化方案给出关键答案(图1)

  高精度封装的首要基础在于设备的机械硬件与传感系统。复坦希的自动封装平台采用了高刚性直线电机模组与纳米级光栅尺闭环反馈,确保运动轴的定位分辨率与重复定位精度能够满足密集波分复用器件的严苛要求。与此同时,系统集成了高灵敏度多通道光功率计,能够在耦合过程中实时捕捉光信号的微弱变化,将光学对准与机械运动形成闭环联动。当光功率达到预设阈值时,系统自动锁定当前位置并触发后续点胶固化流程,有效避免了因机械回程间隙或环境振动造成的精度漂移,使得每只器件在批量生产中的光学性能高度一致。


  除了硬件层面的高精度配置,复坦希在控制算法上的深度优化进一步突破了传统封装设备的精度瓶颈。针对DWDM、AWG等多通道器件,系统采用了智能寻峰算法与区域扫描策略,能够在数十个通道之间快速找到全局最优耦合位置,而非局限于单一通道的局部最佳点。这种算法级的精度补偿机制,使得系统在面对不同批次芯片的尺寸公差或热应力形变时,依然能够自适应调整对准参数,确保所有通道的插损均匀性控制在设计指标之内。在实际量产验证中,该技术使得多通道器件的通道间插损差异大幅缩小,显著提升了模块级联时的系统冗余度。


  精度控制的最终落脚点在于工艺的可重复性与可追溯性。复坦希的WDM器件自动封装系统内置了完整的工艺参数管理模块,可将每次耦合的对位轨迹、光功率曲线、点胶量以及固化温度等数据实时上传至制造执行系统(MES)。工程人员可通过数据分析快速识别精度异常的趋势,提前进行设备维护或工艺调整,从而将精度控制从事后检验转变为过程预防。通过这种将高精度硬件、智能算法与数据化管理相结合的综合方案,复坦希不仅回答了“波分复用器件封装精度如何控制”这一行业命题,更帮助广大光器件制造商在高精度、高良率的规模化生产中占据了技术主动权。如您对此类高精度封装设备有进一步了解的需求,欢迎联系复坦希团队获取专业的技术交流与样机测试支持。
